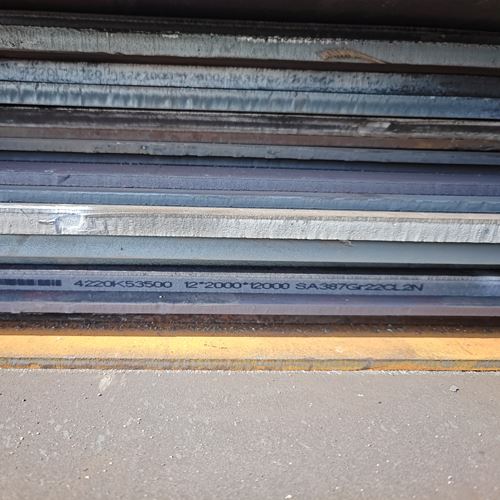

Desky tlakových nádob SA387 z legované oceli

Desky tlakových nádob SA387 z legované oceli

ASME SA 387 je prémiovýChrom-molybdenová legovaná ocelurčený pro použití ve svařitelných tlakových nádobách a průmyslových kotlích. Tyto desky vynikají v prostředí szvýšené teploty, díky čemuž jsou nepostradatelné pro-vysokoteplotní průmyslové aplikace.

Ocelové plechy SA387 jsou k dispozici v 5, 9, 11, 12, 22 a 91 jakosti 1 a 2 chrom{9}}molybdenové legované oceli pro vysokoteplotní a korozivní prostředí. Používá se hlavně pro kotle a tlakové nádoby.

SA 387 Třída 11:Vyznačuje se minimální teplotou temperování1150 stupňů F.

SA 387 Třída 22:Vyznačuje se minimální teplotou temperování1250 stupňů Fnabízí vynikající výkon ve vyšších tepelných rozsazích.

GNEE hrdě vyrábí a vyváží desky tlakových nádob z legované oceli SA387, dodávající spolehlivé a vysoce{0}}výkonné materiály pro průmyslové aplikace po celém světě. Naše talíře jsou speciálně navrženy proprostředí s vysokým-tlakem a-teplotou, takže jsou ideální propetrochemické závody, rafinérie, hydrogenační reaktory a průmyslové kotle.

GNEE sloužívelkoobchodníci, dodavatelské společnosti a mezinárodní B2B klientipřesEkvádor, Peru, Venezuela, Spojené arabské emiráty, Saúdská Arábie, Bahrajn, Omán, Katar, Nigérie, Ghana, Kazachstán, Rusko, Singapur, Vietnam, Thajsko, Austrálie a Brunej.

Technické specifikace

Dostupné třídy:Poskytuje se ve třídě 1 nebo třídě 2.

Dodací podmínky:Normalizované a temperované (N+T) nebo kalené a temperované (Q+T).

Rozsah tloušťky:Od 3/16" do 10" (k dispozici vlastní těžké plechy).

Testování v náročném prostředí:Pro náročné aplikace provádímeTestování API 934aby byla zajištěna strukturální integrita.

Plechy z legované oceli SA387 jsouprémiové chrom-molybdenové (Cr-Mo) ocelinavržen tak, aby poskytoval:

Vysoká odolnost proti tečení a únavě při zvýšených teplotách

Vynikající pevnost v tahu a rázová houževnatost

Spolehlivý výkon při cyklickém a trvalém zatížení

Typické aplikace

Tyto třídy jsou široce používány v odvětvích, kde je teplotní odolnost kritická, ale obavy z koroze jsou omezené:

Rafinérie ropy:Vysokoteplotní{0}}procesní jednotky.

Elektrárny:Bubny kotlů a vysokotlaké-parní potrubí.

Chemické závody:Výměníky tepla a nádoby reaktoru.

Přesné desky SA387 připravené pro průmyslovou výrobu.

Destičky GNEE SA387 jsouvyrobeno tak, aby splňovalo mezinárodní normy kvality a bezpečnosti:

Shoda ASTM A387 / ASME SA387

ASME kód kotle a tlakové nádoby (část II)

Volitelné inspekční certifikáty třetích-stran:EN 10204 3.1 / 3.2

Tato shoda zaručujecelistvost materiálupro klienty působící v oblastech s přísnými bezpečnostními a regulačními požadavky, včetně Středního východu, Latinské Ameriky, Afriky a Asie{0}}Pacifiku.

ASME SA387 Materiál desky tlakové nádoby Chemické složení

ASME SA387 Mechanické vlastnosti ocelového plechu nádoby

Klíčové výhody:

Chrom (Cr) se zlepšujeodolnost proti vysokoteplotní-deformaci

Molybden (Mo) zvyšujeodolnost vůči vodíku a korozi

Vyvážené mechanické vlastnosti prosvařování, tváření a dlouhodobý-servis

SA387 Ocelový kotlový plech Rozměr Tloušťka je v palcích

SA387 GR 5 CLASS 2: vysoce kvalitní chrom-molybdenová legovaná ocelová deska speciálně navržená pro svařitelné tlakové nádoby z uhlíkové oceli při zvýšených teplotách.

SA387 GR 9 TŘÍDA 2: Svařitelná deska z uhlíkové oceli pro tlakové nádoby a kotle při zvýšených teplotách. Přídavek chrómu a molybdenu do materiálu zvyšuje korozi a tepelnou odolnost desky.

SA387 GR 11 TŘÍDA 2: ASME SA387 GR 11 Třída 2 je ocel třídy pro tlakové nádoby používaná v prostředí s vysokou teplotou pro širokou škálu průmyslových odvětví s vysokou účinností.

SA387 GR 12 TŘÍDA 2: ASME SA387 Grade 12 je chrom-molybdenová uhlíková legovaná ocel používaná ve vysokoteplotních prostředích pro svařitelné tlakové nádoby a průmyslové kotle.

SA387 GR 22 TŘÍDA 2: Ocelový plech ASME SA387 Grade 22 Class 2 dodáváme výrobcům v ropném, plynárenském a petrochemickém průmyslu.

SA387 GR 91 TŘÍDA 2: ASME SA387 Grade 91 Destička z uhlíkové slitiny třídy 2 je materiál, který je třeba zvážit, když je vyžadována vysoká teplotní odolnost a dobrá odolnost proti korozi.

Desky GNEE SA387 jsou široce používány v:

Rafinérské tlakové nádoby a reaktory

Hydrogenační jednotky a petrochemická procesní zařízení

Parní kotle a vysokotlaké-výměníky tepla

Průmyslová energetika a chemické závody

Náš technický tým může poskytnoutvlastní doporučenína základě provozních podmínek jako napřteplota, tlak a expozice vodíku, zajišťující optimální výběr třídy pro každý projekt.

Všechny desky z legované oceli SA387 od GNEE jsouvyrobeno pod přísnou kontrolou kvalityvčetně:

Pokročilé technologie výroby oceli:Rafinace EAF, LF, VD

Tepelné zpracování:Normalizace a temperovánípro konzistentní mechanické vlastnosti

Rozsah tloušťky:8 mm – 250 mm, šířka až2 500 mm, délka až12 000 mm

Kompletní kontrola:Ultrazvuk, magnetické částice, chemická verifikace a rozměrové kontroly

Tím je zajištěno, že každá deska jepřipravené na náročnou výrobu a{0}}vysokotlaký servis.

ProDesky tlakových nádob SA387 z legované oceliže se setkajímezinárodní standardy, specifické požadavky projektu-a náročné průmyslové podmínky, GNEE je vašedůvěryhodný dodavatel pro globální B2B exportní projekty.

Kontaktujte GNEE ještě dnes a vyžádejte si cenovou nabídku, technický list nebo konzultaci projektua zajistěte použití vašich projektů tlakových nádobvysoce-kvalitní, spolehlivé Cr-mo slitinové ocelové plechy.

Vyžádejte si cenovou nabídku

Co je materiál SA 387?

ASME SA387 Grade 12, navržený pro použití při zvýšených teplotách, je achrom molybden uhlíková legovaná ocelpro použití ve svařitelných tlakových nádobách a průmyslových kotlích.

Co je materiál A387 třídy 22?

Chrom molybdenová ocel

Chrom molybdenová ocel– ASTM A387 Grade 22 Class 2. A387 Grade 22 Class 2 – třída chrom-slitiny molybdenu – je určena hlavně pro použití v tlakových nádobách a svařovaných kotlích, které jsou určeny pro použití v provozech za zvýšených teplot.

Splňuje materiál požadavky API 934?

Ano, poskytujeme zpracování za zvýšené teploty a doplňkové testování, abychom zajistili plnou shodu se specifikacemi API 934.

Stáhněte si API 934 Compliance Guide

Jaký je rozdíl mezi třídou 1 a třídou 2?

Třída 2 má vyšší požadavky na pevnost v tahu a mez kluzu ve srovnání s třídou 1, takže je vhodná pro konstrukce s vyšším tlakem.

Můžete poskytnout výsledky testu „Step Cooling“?

Ano, můžeme provést krokové testy chlazení a poskytnout výpočty J-faktor/X-bar faktoru, abychom zaručili dlouhodobou-stabilitu.

Je materiál MTC (Mill Test Certificate) poskytován EN 10204 3.1 nebo 3.2?

Standardní dodávka je 3.1. Vítáme kontrolu 3.2 třetími stranami, jako je Lloyd's Register, BV nebo SGS.

Pro jakou maximální tloušťku můžete zaručit vnitřní neporušenost?

Nabízíme desky až do tloušťky 10" se 100% ultrazvukovým testováním (UT) podle standardů ASTM A435 nebo A578 úrovně C, abychom zajistili nulové vnitřní defekty.

Co je SA 387 ekvivalentní materiál v Indii?

Ekvivalentní materiál Sa 387 Gr 22 jeASME SA387, EN 10028 10/11CrMo9-10, DIN 10CrMo9-10, BS 622-515B, AFNOR 36206, 12CD9-10 a Gost 10KH2M.

Jaký je rozdíl mezi ASTM A182 a A387?

Jak ocel ASTM A182 třídy F11 třídy 2, tak ocel ASTM A387 třídy 11 jsou slitiny železa. Jejichprůměrné složení slitiny je v podstatě totožné. Existuje 32 materiálových vlastností s hodnotami pro oba materiály. Vlastnosti s hodnotami pouze pro jeden materiál (v tomto případě 1) nejsou zobrazeny.

Jaký je rozdíl mezi SA 516 a SA 387?

Ve srovnání s deskami z uhlíkové oceli nabízejí desky SA 387 Gr 11 vynikající odolnost proti korozi a oxidaci při zachování dobré pevnosti v tahu a meze kluzu. Ve srovnání s talíři SA 516 Gr 70,Desky SA 387 Gr 11 mají lepší odolnost proti oxidaci a korozi, takže jsou lepší volbou pro-vysokoteplotní prostředí.

Co je materiál SA 387 GR 22?

Ocelový plech SA 387 třídy 22
Ocel SA 387 třídy 22 je aocel pro tlakové nádoby vyrobená z vysoce-kvalitních surovin a špičkových technologií. Tato ocelová deska, která se běžně používá pro vysokoteplotní{1}}úlohy na základě vysoké tepelné tolerance, může být vystavena až 600 stupňům při zachování vynikající odolnosti proti oxidaci a korozi.

Získejte cenovou nabídku na SA 387 Gr 22. 11

Exportem polotovarů{0}}válcovaných válců namísto surových plechů využíváme naše výhody a nabízíme vámcena o 15-20% nižšínež vaše místní zpracování.

Společnost GNEE STEEL se spoléhá na mnoho prvotřídních zařízení, jako je CNC stříhací stroj, ohraňovací lis, rovnací stroj, ohýbačka válců, stroj na ploché tyče, odjehlovač atd., a mohla tak zákazníkům poskytovat různé polotovary-a rozsáhlé tvářecí služby.

ZPRACOVÁNÍ OCELI GNEE

CTL&SL

Broušení Leštění

Řezání

Zkosení

Tváření

Maching

Automatické svařování

Tepelné zpracování

Malování

Inženýrské služby

1. SLUŽBY CTL & SL (141 SAD)

V současné době společnost GNEE STEEL dováží mnoho pokročilých zařízení CTL/SL z Itálie a Koreje a může poskytovat přizpůsobené služby CTL/SL od nerezové oceli válcované za studena a uhlíkové oceli po nerezovou ocel válcovanou za tepla a uhlíkovou ocel, jakož i pásy a ultra{0}}široké plechy.

ZAŘÍZENÍ CTL
Maximální délka: 16500 mm

Maximální šířka: 2200 mm

Maximální tloušťka: 25,4 mm

Maximální mez kluzu: 1500 MPa


SL ZAŘÍZENÍ

Maximální šířka: 2200 mm

Maximální tloušťka: 18 mm

Max. počet štěrbin: 31

Maximální mez kluzu: 1200 MPa

2. ŘEZÁNÍ

GNEE STEEL dovezla spoustu pokročilých řezacích strojů z Německa, Švédska, Ameriky a Japonska, včetně plazmového řezacího stroje, řezacího stroje vodním paprskem, laserového řezacího stroje, řezacího stroje plamenem a pily. Aby GNEE STEEL uspokojila různorodé potřeby zákazníků, zavádí také metodu vícenásobného obrábění-součástí a intenzivní výrobu, aby zlepšila výrobní kapacitu a ušetřila zákazníkům náklady.

Laserový řezací stroj

Maximální délka řezu: 40 000 mm

Maximální šířka: 4600 mm
Maximální tloušťka: 100 mm

Stroj na řezání plamenem

Maximální délka řezu: 40 000 mm

Maximální šířka: 8000 mm
Maximální tloušťka: 500 mm

Plazmový řezací stroj

Maximální délka řezu: 30 000 mm

Maximální šířka: 5000 mm
Maximální tloušťka: 100 mm

Řezání-vodním paprskem

Maximální délka řezu: 12 000 mm

Maximální šířka: 4010 mm
Maximální tloušťka: 250 mm

3.FORMOVACÍ SLUŽBA

Ohýbání ocelového plechu
Maximální tloušťka válcování: až 200 mm
Maximální šířka: 4200 mm

Automatická ohýbačka-Lisovací brzda
Maximální ohybová schopnost: 3000 tun
Maximální délka ohybu: 15 000 mm

Odborník na ohýbání vysoce odolných ocelí-pevnosti a opotřebení-

Děrovací stroj

Maximální šířka: 3 070 mm
Maximální tloušťka: 8 mm

Maximální tlak: 250t

SLUŽBA ÚKOSENÍ

Úkosovací platforma GNEE STEEL má frézku na hrany, hoblík hran, stroj na řezání drážek plamenem / plazmou, robot na řezání drážek plamenem, stolní srážecí stroj, portálový hoblík a další pokročilé vybavení, které zákazníkům poskytuje služby prefabrikace dílů, každodenní zpracování V-typu, Y{1}}typu, X{2}typu a U{{3}typu drážek a následné procesy svařování, jako jsou drážky, a následné procesy svařování, jako jsou drážky.

Frézování:
Maximální délka řezu: 18 000 mm

Maximální šířka: 4500 mm
Maximální tloušťka: 120 mm

Zkosení:
Maximální délka: 16000 mm

Maximální tloušťka: 80 mm

OBRÁBĚCÍ SERVIS

GNEE STEEL vlastní CNC portálový-vyvrtávací a frézovací stroj, CNC podlahový{1}}vyvrtávací a frézovací stroj, vertikální přesnou 5{3}}osou frézku, portálový hoblovač, vertikální soustruh, válcovou brusku, hydraulickou hoblovačku a CNC soustruh a může zákazníkům poskytnout jemné obrábění náhradních dílů a konstrukčních dílů.

Vyvrtávací a frézovací obráběcí centrum portálového typu

Maximální délka: 48000 mm

Maximální šířka: 12500 mm
Maximální výška: 8000 mm

Maximální průměr: 10500 mm

Zařízení na vrtání hlubokých{{0} děr
Maximální hloubka vrtání: 1100 mm
Maximální průměr vrtání: φ80 mm
Maximální průměr: φ4 500 mm

Zařízení pro vrtání více{0}}děr

Maximální délka: 13 000 mm
Maximální šířka: 10 000 mm
Maximální průměr otvoru: φ105 mm
Maximální hloubka vrtání: 250 mm

Podlahové Vrtání A Frézka
Maximální délka: 24000 mm
Maximální výška: 8000 mm
Rozměry točny: 9x5m

Vertikální soustruh

Maximální výška: 6000 mm

Max. průměr: φ22,00 mm

Automatizovaný stroj na frézování hran

Automatizovaný stroj na frézování hran je předním produktem v oblasti zařízení pro těžké{0}}frézování. Primárně se používá pro přípravu drážek pro svar (úkosování) na velkoformátových deskách z nerezové oceli, uhlíkové oceli a speciálních ocelí. Dokáže zpracovat plechy o maximální tloušťce až 90 mm, délce 16 metrů a šířce 4 metry.

Je vybaven duálními frézovacími jednotkami a plně automatickým systémem výměny frézovací hlavy, který umožňuje automatizované úkosování 4 hran. Jeho dominantou je technologie profilování používaná při frézování vlnitých plechů a nepravidelně tvarovaných výrobků, která zajišťuje absolutní konzistenci drážky po frézování.

S využitím speciálně navržených frézovacích hlav může provádět velmi obtížné a složité profily drážek v jediném průchodu.

Materiály:Obyčejná uhlíková ocel, ocel pro tlakové nádoby,-otěr odolná ocel,-vysokopevnostní ocel, nerezová ocel, slitiny na bázi niklu- atd.
Šířka:1200 - 4200 mm
Délka:5800 - 16000 mm
Tloušťka:5 - 90 mm
Hmotnost:Až 35 tun

Tato hranová fréza je světově přední automatizované zařízení pro úkosové frézování. Díky svému vynikajícímu konstrukčnímu designu a pokročilým datovým algoritmům dosahuje plné automatizace od detekce desek až po vlastní frézovací proces, což výrazně zlepšuje efektivitu zpracování a zároveň zaručuje vysokou přesnost.

• Přesnost zpracování

Přesnost délky:±1 mm, když L < 10 m; ±2 mm, když L > 10 m;

Přesnost šířky:±1 mm;

Diagonální přesnost:±2 mm;

Přesnost kořenové plochy (tupá hrana):±1 mm pro Y-drážky; +0.5mm pro X-drážky.

• Efektivita zpracování

Účinnost zpracování je více než 10krát vyšší než u konvenčního zařízení pro frézování nebo hoblování hran.

TEPELNÉ ZPRACOVÁNÍ

Pec na tepelné zpracování
Maximální velikost pece: 36x12x13,5m
Maximální jmenovitá teplota: 1100 stupňů
Maximální nosnost: 800t

Tepelné zpracování tlakových nádob
Tepelné zpracování důlních zařízení
Tepelné zpracování trubkovnice
Tepelné zpracování hlavy tlakové nádoby

případ:Dodávka ocelových plechů pro projekt 100 000 m³ plného kontejnmentu na skladovací nádrž amoniaku

GNEE STEEL se v současné době účastnífáze nákupu projektu 100 000 m³ plně kontejnmentové skladovací nádrže čpavku, která dodává vysoce-kvalitní ocelové plechy pro kritické součásti nádrží. Vzhledem ke korozivní povaze čpavku a rizikuAmoniakové stresové korozní praskání (SCC), projekt vyžaduje přísnou metalurgickou kontrolu materiálů dlenormy EN 10028-3.

Jedním z nejdůležitějších technických požadavků tohoto projektu jepřísné omezení skutečné meze kluzu (Re)pro všechny materiály třídy NL2. Aby se předešlo rizikům SCC v prostředí skladování amoniaku,skutečná mez kluzu nesmí překročit 390 MPa, bez ohledu na jmenovité hodnoty uvedené v rozmezí standardních nebo plechových tlouštěk. Tento požadavek klade vyšší nároky na řízení procesu výroby oceli, stabilitu tepelného zpracování a testování materiálů.

Surové vysokopevnostní ocelové plechy{0}} připravené pro výrobu 100 000 m³ plně kontejnmentové skladovací nádrže na čpavek

Projektové materiály a technické požadavky

Projekt využívá předevšímOcelové plechy normalizované tlakové nádoby P355NL2 a P275NL2, které se díky své vynikající houževnatosti a svařitelnosti široce používají v nízkoteplotních skladovacích nádržích-.

Mezi klíčové technické specifikace patří:

Třídy materiálu:P355NL2 a P275NL2 (normalizované)

Mez kluzu:Standardní minimum / Maximum omezeno na390 MPa

Tvrdost:Menší nebo rovno 225 HBW v základním materiálu

Dopadové zkoušky:Charpy-test V zářezu na-50 stupňů, minimálně 27J

Osvědčení:EN 10204certifikát 3.1, s volitelným3.2 certifikace

Tyto přísné požadavky zajišťují, že ocelové pláty si udrží stabilní mechanické vlastnosti a vysokou odolnost vůči čpavkové -korozi vyvolané napětím během dlouhodobého-provozu.

Přesné válcování a tvarování ocelových plechů do zakřivených částí pro 100 000 m³ skladovací nádrže čpavku.

Projektové množství desek a rozložení tloušťky

Celková poptávka po oceli pro tento projekt skladovací nádrže čpavku je několik tisíc tun, převážně distribuovaných do různých sekcí nádrže:

P355NL2 – Vnitřní a vnější plechy pláště nádrže

Spodní kurzy skořepiny:Tloušťka 50 mm – přibližně . 2 000 tun

Kurzy středního shellu:tloušťka 25 mm – přibližně . 1 400 tun

Kurzy horní skořepiny:tloušťka 10 mm – přibližně . 500 tun

P275NL2 – Spodní plechy nádrže

Tloušťka:10–15 mm – přibližně . 750 tun

P275NL2 – Konstrukce zavěšené střechy

Tloušťka:5–8 mm – přibližně . 180 tun

S275JR – Vnější střecha (okolní struktura)

Tloušťka:10 mm – přibližně . 450 tun

Projekt také vyžaduje zlepšení účinnosti výroby nádrží a snížení obvodových svarůširoké ocelové plechyminimalizovat svarové spoje, což pomáhá snižovat potenciální riziko SCC v podmínkách provozu s amoniakem.

Tvarované ocelové segmenty zabalené a složené pro ochranu, připravené pro montáž skladovací nádrže čpavku o objemu 100 000 m³.

GNEE STEEL poskytuje vysoce přesné{0}}řešení pro válcování ocelových plechů a výrobu válců pro výrobce nádrží po celém světě. Zašlete nám své specifikace desek nebo výrobní výkresy pro rychlou cenovou nabídku.

Vyžádejte si cenovou nabídku
